高速道路を走っていると、ランプ道路が大きくぐるっと回っていたり、出口のすぐ先に一般道との交差点が現れたりと、インターチェンジ(IC)の形はさまざまです。ICの形には名前がついていて、日本道路協会の資料や交通工学研究会の用語集で整理されています。では、トランペット型・ダイヤモンド型・クローバー型は何が違い、日本で一番多い形はどれなのでしょうか。
この記事では、国土交通省の道の相談室、日本道路協会の道路構造令の解説と運用に関する講習会資料、交通工学研究会の交通工学用語集、道路構造令の現行条文(e-Gov法令検索)をもとに、IC形式の分類と、3つの代表的な形の特徴を整理しました。YouTubeショート「日本の高速で一番多いインターチェンジの形は?クローバー型は少数派」の内容を、公的な資料で確かめ直して詳しくまとめた記事です。「一番多い形」については、確認できたことと確認できなかったことを分けて書いています。
📋 この記事の要点
✔ ICの形式は、日本道路協会の資料で不完全立体交差型・完全立体交差型・織り込み型の3つに分類されている。ダイヤモンド型は不完全、トランペット型とクローバー型は完全立体交差型
✔ ダイヤモンド型は、ランプが交差する道路と平面交差する形(平面交差で停止が必要になる)。交通工学用語集は、交通量が多い箇所では渋滞が難点と説明している
✔ トランペット型は3枝の交差でループを1つ使う形。用語集は「日本で代表的」で、料金所を1か所に集約できるため多用されていると説明している
✔ クローバー型は4枝の交差でループを4つ使い、信号なしで処理できる。一方、用地が広く建設費が多額になる、織り込みが生じるなどの不利な点が挙げられている
✔ 「日本で一番多い形」を示す形式別の箇所数の公的な統計は確認できなかった。確認できたのは「代表的」「多用」という説明まで
🎬 動画で見る(ショート)
この記事の元になった、かーぎーくんのショート動画です。動画では触れられなかった詳しい内容や条文・公式情報は、このあと記事で確認できます。
▶ YouTubeで見る(YouTube「くるまのかーぎーくん」)
・動画では「日本で一番多く使われている」と紹介していますが、形式別の箇所数を示した公的な統計は確認できませんでした。確認できたのは、交通工学用語集の「日本で代表的」「多用されている」という説明までです。
・トランペット型が多用される理由として、動画は「少ない土地で作れる」としています。用語集が挙げる理由は「料金所を1か所に集約できる」ことで、用地面積の小ささを示す公的な資料は確認できませんでした。日本道路協会の資料では、完全立体交差型は経済面で「一般にもっとも高い」とされています。
・ダイヤモンド型について、動画は「側道との接続は平面交差」と説明していますが、用語集の定義では、交差する(下位の)道路との平面交差です。
・「クローバー型は日本では数えるほどしかない」についても、公的な件数は確認できませんでした(後述)。
1. インターチェンジの形式は3つに分類される
まず用語を確認します。国土交通省の道の相談室によると、インターチェンジ(IC)は、立体交差する道路どうし、または近接する道路どうしを連絡路で立体的に接続する施設です。一般に本線車線・変速車線・連絡路からなり、有料道路では必要に応じて料金所が併設されます。ジャンクション(JCT)は、高速道路どうしを直接接続するインターチェンジを、一般道路との出入りを目的とする通常のICと区別するために使う用語です(出典:道路用語辞典)。
📊 インターチェンジまわりの用語(国土交通省)
| 用語 | 意味 |
|---|---|
| インターチェンジ(IC) | 立体交差する道路相互間、または近接する道路相互間を連絡路によって立体的に接続する施設。有料道路では必要により料金所が併設される |
| ジャンクション(JCT) | 高速道路相互を直接接続するインターチェンジ。一般道路との出入りを目的とする通常のICと区別するための用語 |
| ランプ | 道路を立体交差とする場合に、交差・接続する道路相互を連結する道路。ICやJCTの構造の一部 |
「連結路(ランプ)」は法令にも出てきます。道路構造令の第28条第3項は、道路を立体交差とする場合に設ける連結路を、次のように定めています。
📜 道路構造令 第28条第3項(条文の引用)
道路を立体交差とする場合においては、必要に応じ、交差する道路を相互に連結する道路(以下「連結路」という。)を設けるものとする。

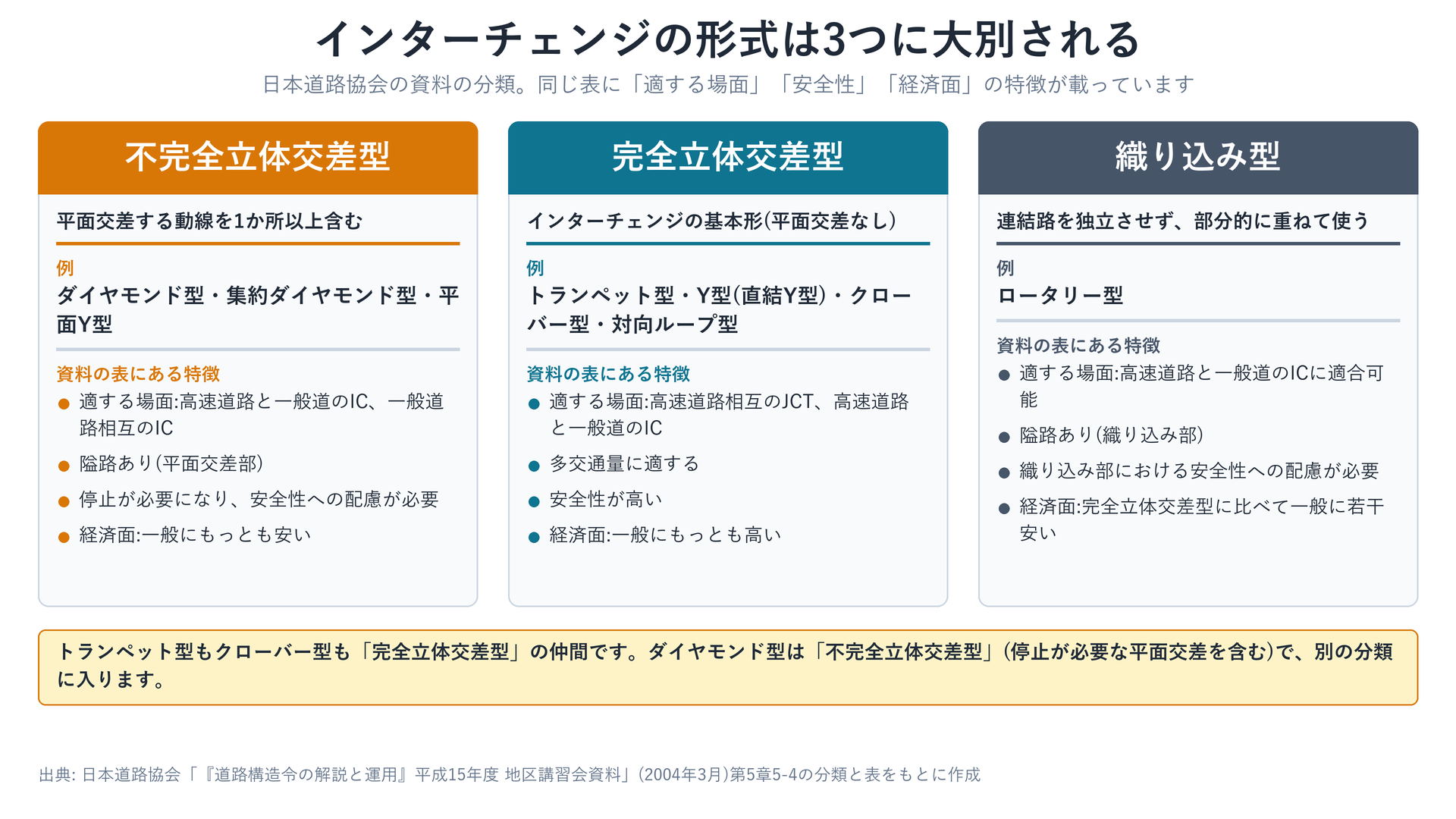

ただし、道路構造令の条文には「トランペット型」「クローバー型」といった形式の名前は出てきません(第28条は立体交差と連結路の規定です)。形式の分類は、日本道路協会の『道路構造令の解説と運用』の平成15年度 地区講習会資料(2004年3月)などに整理されています。この資料は、ICの形式を平面交差があるかどうかなどで次の3つに分けています。
📊 インターチェンジ形式の分類(日本道路協会の講習会資料)
| 分類 | 定義 | 代表的な形式 |
|---|---|---|
| 不完全立体交差型 | 平面交差する動線を1か所以上含む形式 | ダイヤモンド型、集約ダイヤモンド型、平面Y型 |
| 完全立体交差型 | インターチェンジの基本形。平面交差を含まない | トランペット型、Y型(直結Y型)、クローバー型、対向ループ型 |
| 織り込み型 | 平面交差は含まないが、連結路をすべて独立にせず、2つ以上の車道を部分的に重ねて使い、織り込みを伴う形式 | ロータリー型 |
形式を選ぶときに評価する要素として、同じ資料は交通運用面(交差する道路・料金所・ランプの交通量・安全性)と経済面(工事費・用地費・維持管理費)を挙げています。これらの要素を見る限り、ICの形は「どれが優れているか」ではなく、場所の条件に合わせて選ばれるものと読み取れます。
2. ダイヤモンド型:ランプが平面交差になる形
交通工学用語集は、ダイヤモンド型を「4枝の交差で、上位道路からの4方向のランプがすべて下位道路と1か所の平面交差になる形式」と説明しています。本線(上位道路)は立体交差で通し、ランプが一般道路などの下位道路とぶつかる場所は、停止が必要な平面交差になる形です(信号か一時停止かは、公的資料では確認できませんでした)。
📊 ダイヤモンド型の特徴(交通工学用語集・日本道路協会の資料)
| 項目 | 内容 |
|---|---|
| 分類 | 不完全立体交差型(平面交差する動線を含む) |
| よく使われる場面 | 用語集は、計画道路が有料でない場合、有料道路でもランプに料金所を置かない場合、ETCを活用するスマートインターチェンジの場合、都市高速道路などによく適用されると説明している |
| 難点 | 平面交差点が生じるため、交通量が多い箇所では渋滞が起きやすい(用語集)。日本道路協会の表も「停止が必要となり、安全性への配慮が必要」と整理している |
| 経済面 | 日本道路協会の表では、不完全立体交差型は「一般にもっとも安い」 |
日本道路協会の資料は、不完全立体交差型の例として、ダイヤモンド型のほかに集約ダイヤモンド型と平面Y型を挙げています。同じ資料は、スマートインターチェンジ(ETCを活用したIC)はコンパクトな構造で設置でき、その形式例が集約ダイヤモンド型だと紹介しています。国土交通省によると、スマートICは利用車両をETC搭載車に限るため簡易な料金所で済み、従来のICより低コストで導入できます。開通済みのスマートICは全国で167箇所です(2026年8月31日時点・フル化事業中の2箇所を含む)。
3. トランペット型:ループ1つ、料金所を集約しやすい
トランペット型について、交通工学用語集は「3枝の交差で、準直結ランプとループランプを組み合わせ、立体交差に必要な構造物を1か所にした、日本で代表的な完全立体交差型のインターチェンジ形式」と説明しています。楽器のトランペットのように、ランプがぐるりと回る形です。
📊 トランペット型の特徴(交通工学用語集・日本道路協会の資料)
| 項目 | 内容 |
|---|---|
| 枝の数 | 3枝(T字)の交差。高速道路と一般道路の間にランプをはさみ、少なくとも高速道路とランプの部分を3枝の交差にする |
| A型・B型 | ループを交差の前に置いて流入ランプに使うA型と、ループを交差の先に置いて流出ランプに使うB型がある(用語集) |
| 多用される理由 | 料金所を1か所に集約できるため、料金収受が必要な日本の高速道路では多用されている(用語集) |
| 分類と特徴 | 完全立体交差型。日本道路協会の表では、高速道路相互のJCTや高速道路と一般道のICに適し、多交通量に適し、安全性が高いとされる。一方、経済面は「一般にもっとも高い」 |
日本の高速道路は、多くが料金所で料金を収受します。用語集によると、トランペット型は高速道路と一般道路のあいだにランプをはさみ、高速道路とランプの部分を3枝の交差とすることで、料金所を1か所に集約できます。これが多用の理由として挙げられています。動画は理由を「ループが1つで済み、少ない土地で作れる」としていましたが、公的な資料で確認できた理由は料金所の集約で、用地の小ささは確認できませんでした。
4. クローバー型:信号なしでも弱点が多い

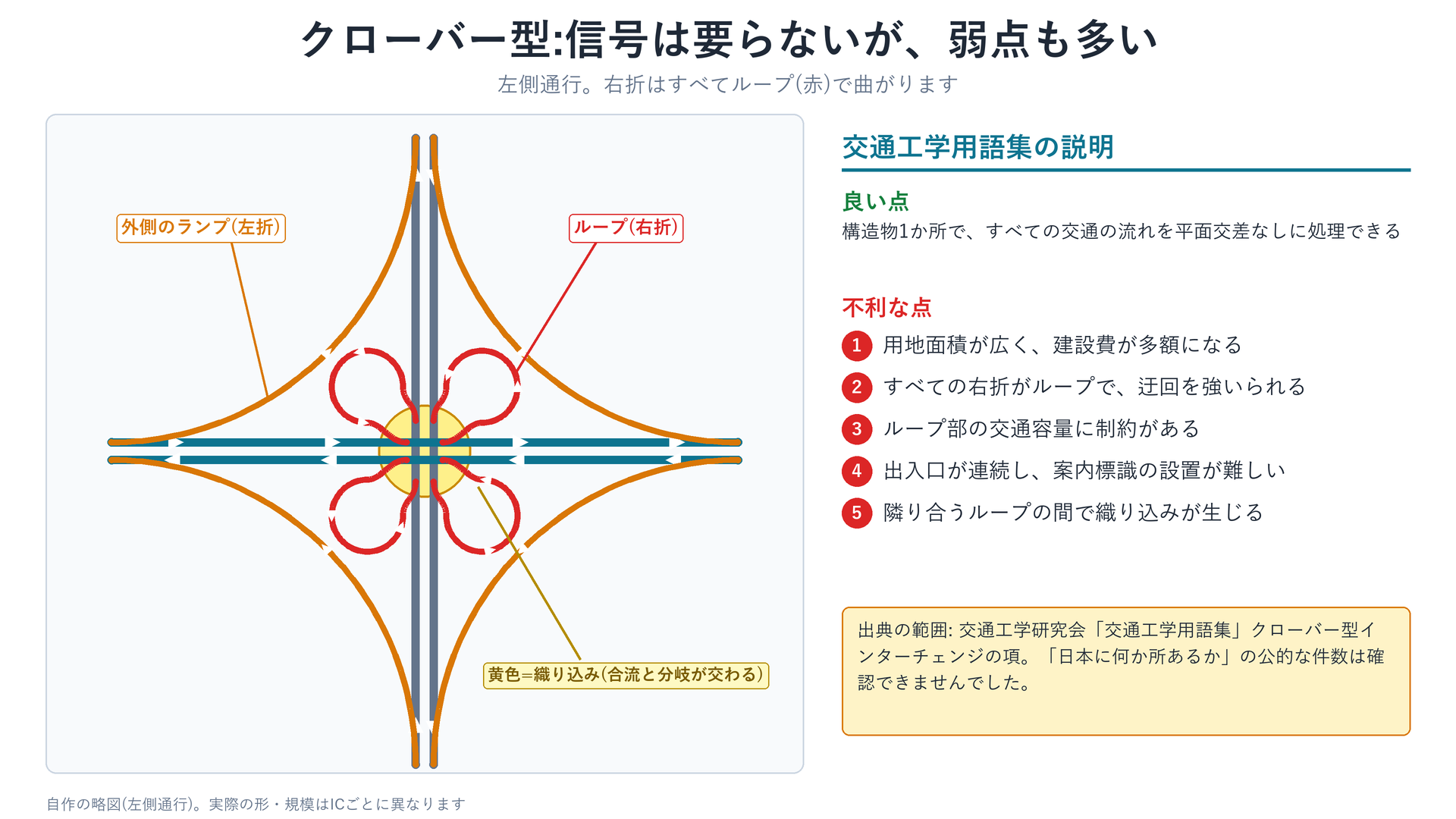

交通工学用語集は、クローバー型を「4枝の交差で、右折方向の接続をループランプで構成し、構造物1か所ですべての交通の流れを平面交差なしに処理できる形式」と説明しています。信号がなく、立体交差の構造物も1か所で済むため、「最も完全なインターチェンジ」とも書かれています。日本は左側通行なので、ループが受け持つのは右折です(図)。
一方で、用語集は次の不利な点を挙げています。動画が紹介していた「広い用地と建設費」は、このうちの1つ目です。
| 不利な点(交通工学用語集) | 意味 |
|---|---|
| 用地面積が広く、建設費が多額 | 4つのループを置くため、用地が広く必要になる |
| すべての右折がループで迂回 | 右折する車は、必ずループを回る |
| ループ部の交通容量の制約 | ループを通れる交通量には限りがある |
| 出入口が連続して案内標識が難しい | 出入口が続けて現れるため、案内標識の設置に困難がある |
| 隣接するループ間で織り込みが生じる | 合流する車と分岐する車が、同じ区間で交わる(図の黄色) |
なお、一部の右折を平面交差にした不完全クローバー型もあります。用語集によると、立体交差構造物は1か所で済み、ダイヤモンド型より用地は広くなりますが、ICとして処理できる交通量はダイヤモンド型より大きくなります。
5. 「日本で一番多い形」は何か:確認できたこと・できなかったこと
動画の題名は「日本の高速で一番多いインターチェンジの形は?」でした。公的な資料で確認できたことと、できなかったことを分けます。
📊 「一番多い形」について
| 区分 | 内容 | 出典 |
|---|---|---|
| 確認できたこと | トランペット型は「日本で代表的な完全立体交差型」で、料金所を1か所に集約できるため「料金収受を必要とする日本の高速道路では多用されている」 | 交通工学用語集 |
| 確認できたこと(二次情報) | ウィキペディアは「日本では、設置スペースが比較的小さく済むトランペット型やY型が多い」と記載(公的統計ではない。要確認) | ウィキペディア「インターチェンジ」 |
| 確認できなかったこと | 形式別の箇所数・割合の公的な統計(国土交通省、NEXCO、日本道路協会の資料の範囲で見つけられなかった) | — |
このため、この記事では「トランペット型は日本で代表的で、多用されている」とは書けますが、「一番多い」と数字で断定することはしません。正確な数字が必要な場合は、国土交通省や高速道路各社などに、形式別の内訳を確認してください。

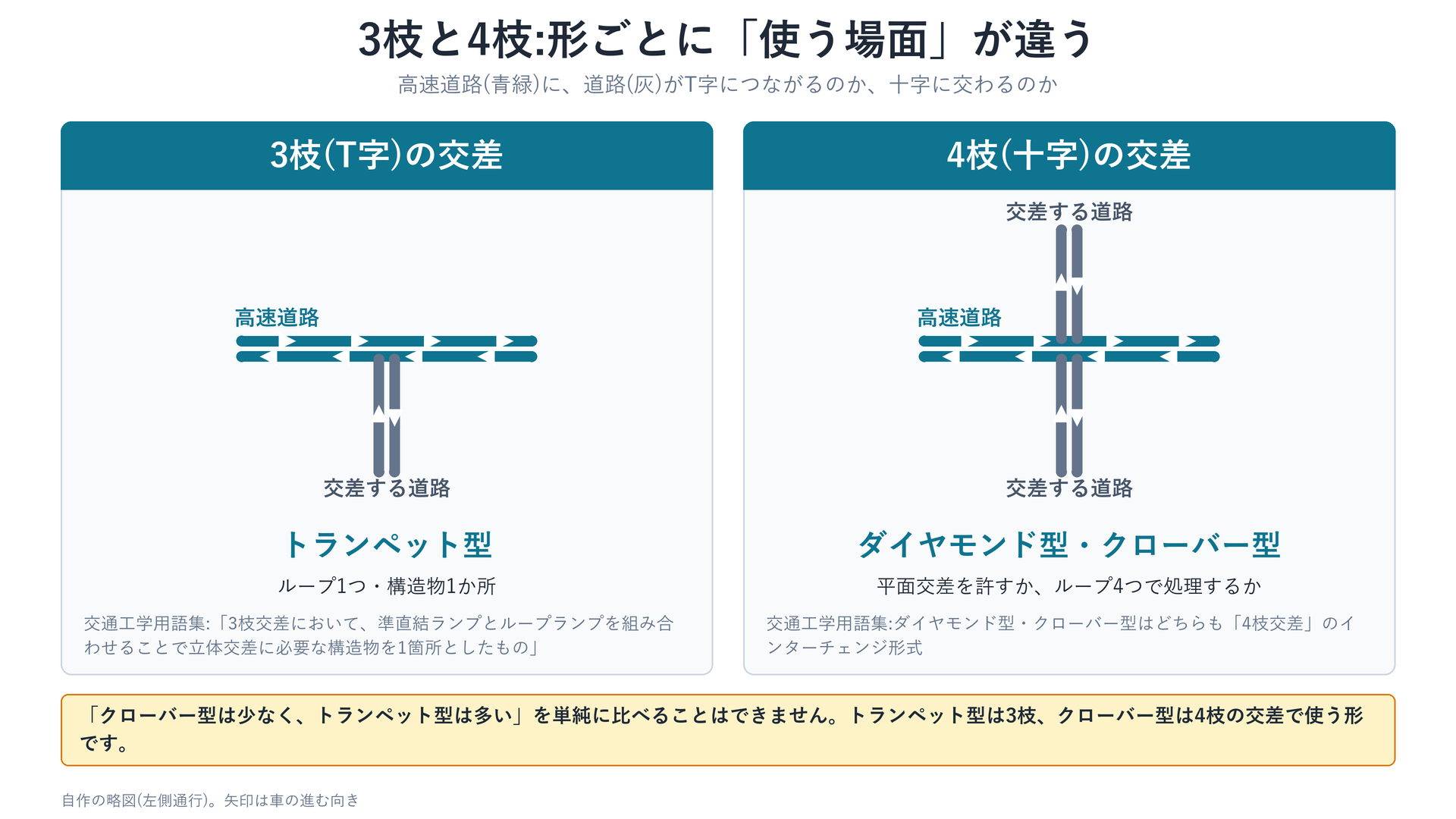

トランペット型とクローバー型は、使う場面が違う
動画は、クローバー型は少なく、トランペット型は多い、と対比していました。ただ、用語集の定義では、トランペット型は3枝の交差、ダイヤモンド型とクローバー型は4枝の交差で使う形です。T字に接続するのか、十字に交わるのかで、そもそも選ぶ形が変わります。「少数派」「多数派」を単純に並べて比べるよりも、その場所の枝の数・交通量・用地・料金所の置き方に合わせて形が選ばれていると考えるほうが、資料の内容に合っています。
📊 3つの形の比べ方(まとめ)
| 形 | 枝の数 | 分類 | ループ | 資料に書かれた主な特徴 |
|---|---|---|---|---|
| ダイヤモンド型 | 4枝 | 不完全立体交差型 | なし | 平面交差(停止が必要)が生じる。経済面は一般にもっとも安い。渋滞が難点 |
| トランペット型 | 3枝 | 完全立体交差型 | 1つ | 日本で代表的。料金所を1か所に集約でき多用される |
| クローバー型 | 4枝 | 完全立体交差型 | 4つ | 信号なしで処理できるが、用地・建設費・織り込みなどの不利な点が多い |
6. よくある質問
まとめ
インターチェンジの形は、日本道路協会の資料で不完全立体交差型・完全立体交差型・織り込み型に分類され、ダイヤモンド型は不完全、トランペット型とクローバー型は完全立体交差型です。ダイヤモンド型は平面交差(停止が必要)が生じ、トランペット型は3枝の交差でループを1つ使い、料金所を1か所に集約できるため日本で多用されています。クローバー型は4枝の交差でループを4つ使い、信号なしで処理できる一方、用地・建設費・織り込みなどの不利な点があります。
「日本で一番多い形」を示す公的な統計は確認できませんでしたが、トランペット型が日本で代表的で多用されている、という説明は確認できました。次にICを通るときは、その場所が3枝なのか4枝なのか、料金所はどこにあるのか、と見てみると、形の理由が読み取れるかもしれません。
※本記事は一般的な情報提供を目的としたものです。道路の形や規模は、場所や整備時期によって異なります。最新の内容や個別のICの情報は、国土交通省・高速道路各社などの公式情報でご確認ください(2026年10月時点)。図は略図で、実際のICの形そのものではありません。
