オルタネーター(発電機)について、GSユアサ、JAF、トヨタの取扱説明書、国土交通省の自動車点検基準で確認できたことだけを整理しました。
📋 この記事の要点
✔ オルタネーターは、ベルトを介してエンジンで駆動され、エンジン回転中にバッテリーの充電と電装品への電力供給を行う(整備事業者の技術解説)
✔ GSユアサの資料では、エンジン回転時のバッテリー電圧は13.5V〜14.7Vが正常値。13V未満は発電量不足、16V以上は過電圧の可能性
✔ 充電警告灯(バッテリー警告灯)が点灯したら、発電機の故障やベルト切れの可能性。速度を落とし、安全な場所に停車してエンジンを停止し、JAFや販売店に連絡する(JAF・トヨタ)
✔ 自動車点検基準では、バッテリのターミナル部の接続状態、電気配線の接続部の緩み・損傷、冷却装置のファン・ベルトの緩み・損傷が、定期点検の項目
✔ 寿命の一律の走行距離・年数、交換費用は、公式に確認できなかったため載せていない
📑 目次
1. オルタネーターの役割としくみ
オルタネーターは、エンジンの力で発電する装置です。整備事業者の技術解説によると、充電装置とレギュレーターから構成され、バッテリーの充電と、各電気装置への電力供給を行います。ベルトを介してエンジンで駆動され、発電した交流電流をダイオードで整流し、直流に変えています。バッテリーは、スターターの駆動とエンジン停止中に必要な電源で、オルタネーターは、エンジン回転中にはたらく電源と言えます。
📊 オルタネーターの主な部品(確認日: 2026年9月25日)
| 部品 | 働き(整備事業者の技術解説による) | 不具合のときの影響 |
|---|---|---|
| ローター | 中央のコイルに電流が流れ、磁極ができる。回転して磁束の変化を生む | スリップリングがブラシと摩耗する |
| ステーターコイル | ローターの回転に伴い、交流電流が発生する | 焼き付きなどでコイルが損傷すると、機能が損なわれる |
| レクチファイア(ダイオード) | 交流を直流に変換(整流)する | 損傷すると、半導体としての機能が損なわれることがある |
| ICレギュレーター | 出力電圧を、バッテリーの充電や電装品の作動に適した範囲に保つ | 故障すると、充電できなかったり、逆にオーバーチャージになったりする |
| ブラシ | コイルで発生した電流を取り出す。消耗部品 | 摩耗が進むと、充電量が落ちてくる |
| ベアリング | 回転の摩擦を低減する | 摩耗すると、振動や異音が発生する |
📌 補足
この表は、電装の整備事業者による技術解説で、メーカーの整備書ではありません。構造は、車種や年式で異なります(近年の車には、SC(セグメントコンダクタ)オルタネーターと呼ばれる新しいタイプが搭載されることも多いとされています)。
2. 電圧の目安:エンジン停止時とエンジン回転時
GSユアサは、車のバッテリーの電圧は、エンジン停止時とエンジン回転時で異なるとして、次の目安を示しています。
📊 エンジン回転時の電圧の目安(確認日: 2026年9月25日)
| エンジン回転時の電圧 | 考えられること(GSユアサ) |
|---|---|
| 13V未満 | オルタネータやVベルト、レギュレーターなどの不具合で、発電量が不足している可能性 |
| 13.5V〜14.7V | 正常値 |
| 16V以上 | レギュレーターの故障で電圧を制御できず、過電圧となっている。このままではバッテリーが故障してしまう |
📌 補足
GSユアサの表には、13V以上13.5V未満、14.7Vを超え16V未満の範囲の記載がありません。この範囲の値が出た場合や、車種ごとの基準値については、整備書や販売店の案内で確認してください。
📊 エンジン停止時の電圧の目安(走行直後は電圧が高いため、5〜10分置いてから測定)
| エンジン停止時の電圧 | バッテリーの使用1〜2年未満 | 使用2〜3年以上 |
|---|---|---|
| 10.5V以下 | 単なる放電の可能性が高い | 年劣化により極板が脱落し、化学反応が弱まっているため、交換が必要 |
| 10.5V〜12.3V | 単なる放電の可能性が高いため、充電で回復可能 | 充電すれば引き続き使用できる可能性はあるが、早めの交換を検討 |
| 12.4V以上 | 正常 | 正常 |
💡 電圧が低いときは、バッテリー側と車両側の両方を疑う
GSユアサは、バッテリーを充電したり乗り方を見直したりしても電圧が安定しない場合は、オルタネータなど、車両側の故障による電圧低下の可能性があるとしています。一般のドライバーは故障に気づきにくいため、不安を感じた場合は、ディーラーや整備工場に点検を依頼するよう案内しています。
3. 故障のサインと、警告灯が点灯したときの対処
📊 故障のサインと対応(確認日: 2026年9月25日)
| サイン | 考えられること | 対応(確認できた内容) | 出典 |
|---|---|---|---|
| 充電警告灯(バッテリー警告灯・赤色)の点灯 | 発電機の故障や、ベルト切れの可能性。そのまま走行を続けると、バッテリー電圧が低くなり、エンジンが停止する | 走行中は速度を落とし、速やかに安全な場所でエンジンを停止する。点検が必要な状態のため、JAFへ救援要請をする | JAF |
| 充電警告灯の点灯(トヨタ プリウス) | 充電系統の異常 | ただちに安全な場所に停車し、トヨタ販売店へ連絡する | トヨタ 取扱説明書 |
| ベルト切れが起きたとき | 車種により、オーバーヒートやハンドル操作が重くなるなどの症状がある | 安全な場所に停車し、点検を依頼する | JAF |
| エンジンがかかりにくい・ライトが暗い・パワーウィンドウの開閉が遅い | バッテリーの電圧低下の症状。バッテリー自体ではなく、車両側の故障の場合もある | 点検を依頼する。すぐにバッテリー上がりに陥るとは限らないが注意が必要 | GSユアサ |
| ジャンピングスタートで始動したあと | バッテリー自体が寿命を迎えていたり損傷していたりすると、エンジンを止めると再び始動できない場合がある。発電機が不調の場合は、走行中に止まることがある | ディーラーや専門店で、早めに点検を受ける | JAF |
※表は横にスクロールできます
⚠️ 警告灯が点灯したまま走り続けない
警告灯が点灯した場合、バッテリーに蓄えられた電気だけで走ることになり、エンジンが停止するおそれがあります。特に、夜間や高速道路・交通量の多い道路では危険です。速やかに安全な場所に停車し、JAF・保険のロードサービス・販売店に連絡してください。
- JAF バッテリー警告灯が点灯している場合の原因と対処方法
- トヨタ 取扱説明書 PRIUS(HEV) 警告灯がついたときは
- JAF 自動車のバッテリー上がりと応急処置
- ロードサービスの比較(JAF・自動車保険)
4. 点検整備での位置づけと、自分でできる確認
国土交通省の自動車点検基準(別表第6:自家用乗用自動車等の定期点検基準)を確認したところ、「発電機」そのものの項目は見当たりませんでした。一方、充電系統に関わる次の項目が、定期点検の項目として定められています。1年ごと・2年ごとの区分は、別表で確認してください。
📊 充電系統に関わる定期点検の項目(確認日: 2026年9月25日)
| 点検箇所 | 点検内容(自動車点検基準) | ポイント |
|---|---|---|
| バッテリ | ターミナル部の接続状態 | 端子の緩みや腐食は、電圧低下の原因になり得る |
| 電気配線 | 接続部の緩み及び損傷 | 接続の緩みがないか |
| 冷却装置 | ファン・ベルトの緩み及び損傷 | エンジンのファン・ベルトの項目。発電機を駆動するベルトが、どの点検項目に当たるかは、整備工場に確認する(ベルトの構成は車種で異なる) |
| その他 | 車載式故障診断装置の診断の結果(OBD点検) | 電子制御装置に故障がないかを、診断結果で点検 |
📊 日常でできる確認(確認日: 2026年9月25日)
| 自分でできる確認 | 内容 | 出典 |
|---|---|---|
| バッテリー端子の外観 | 端子やケーブルに腐食・サビ、ゆるみがないか。ターミナルが緩んでいると、エンジン始動性が悪くなるだけでなく、接触抵抗で発熱して危険 | GSユアサ |
| バッテリー液量 | 日常点検の項目。LOWER LEVELを下回らないように点検する | GSユアサ、自動車点検基準 |
| 警告灯の確認 | メーターの充電警告灯が点灯していないか。点灯した場合は、充電系統の異常のため、ただちに安全な場所に停車して販売店へ連絡 | トヨタ 取扱説明書 |
⚠️ 注意
ベルトの張りの調整・交換や、オルタネーター本体の分解・交換は、専門的な作業です。整備工場・販売店に依頼してください。補機バッテリーの端子を外すと、コンピューターに記憶された情報が消去される車種もあります(トヨタ プリウスの取扱説明書)。
5. 交換・費用・寿命の考え方:確認できなかったこと
📝 整備工場に相談・見積もりを依頼するときのチェックリスト
☑️ 警告灯の点灯の有無と、点灯したときの状況(走行中か、始動時か)を伝えた
☑️ バッテリーの使用年数と、直近の点検結果(電圧・テスター点検)を伝えた
☑️ エンジン回転時の電圧の測定結果を、見積もりの根拠として確認した
☑️ 交換が必要な部品(オルタネーター本体か、ベルトか、バッテリーか)を、確認した
☑️ 見積もりで、部品代・工賃の内訳がわかる
☑️ 保証の有無と期間を確認した
6. よくある質問
📚 あわせて読みたい
まとめ
オルタネーターは、エンジン回転中にバッテリーを充電し、電装品へ電力を供給する発電機です。GSユアサの資料では、エンジン回転時の電圧は13.5V〜14.7Vが正常値で、13V未満は発電量不足、16V以上は過電圧の可能性があります。充電警告灯が点灯したら、発電機の故障やベルト切れの可能性があるため、速やかに安全な場所に停車してエンジンを止め、JAFや販売店に連絡してください。自動車点検基準では、バッテリのターミナル部、電気配線の接続部、ファン・ベルトが定期点検の項目です。
※本記事は一般的な情報提供を目的としたものです。オルタネーターの構造・電圧の基準値は、車種・年式によって異なります。警告灯が点灯したときの対応は、お車の取扱説明書に従い、販売店・整備工場・ロードサービスにご相談ください(2026年10月時点)。

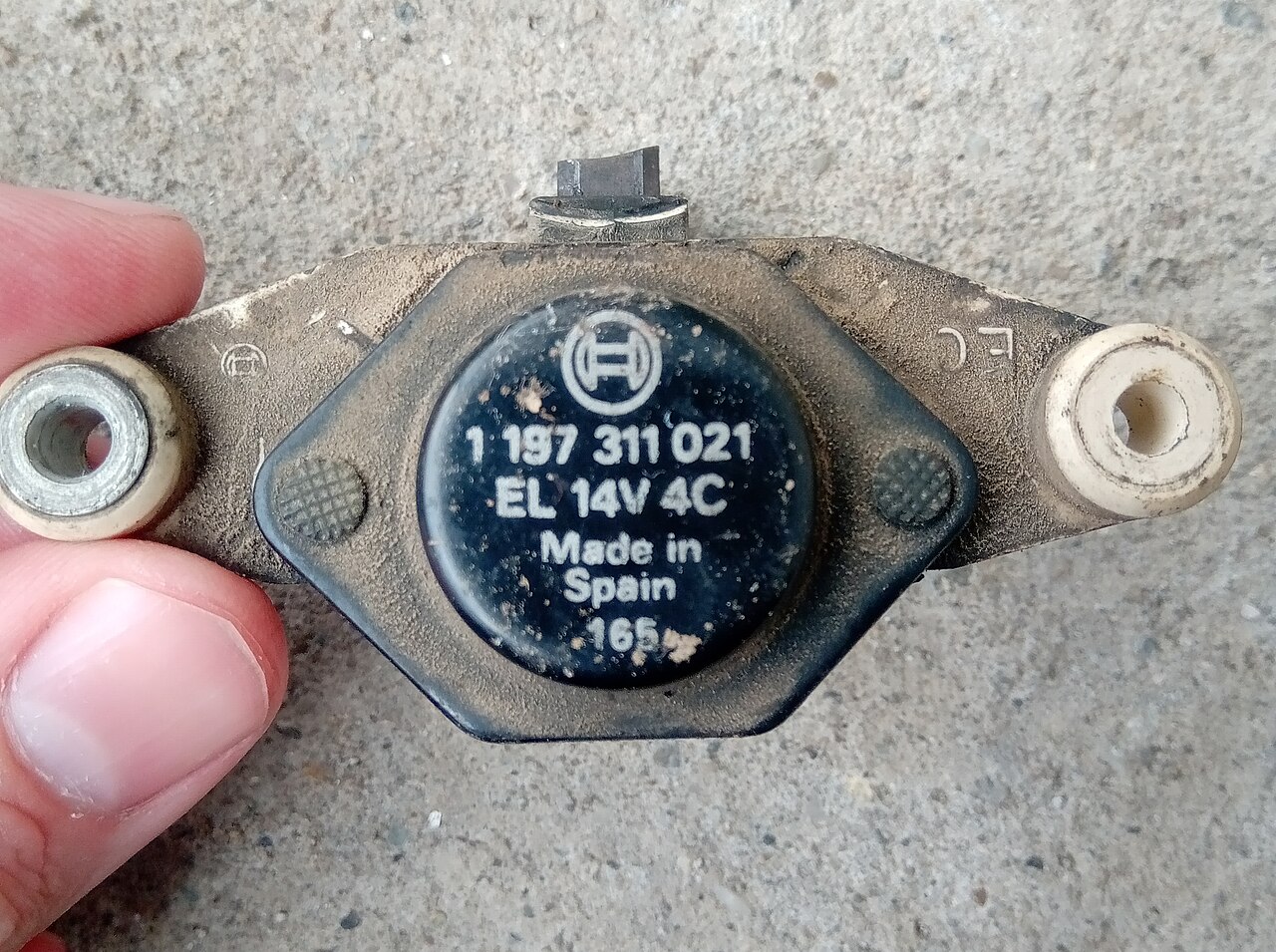

アイキャッチ画像: Alternator voltage regulator by Milicevic01, CC BY-SA 4.0, via Wikimedia Commons
