ラジエーターと冷却系の点検|冷却水・オーバーヒート対応

2024.03.28

ラジエーターは、エンジンの熱を受けた冷却水を、走行風やファンで冷やす装置です。冷却系に不具合があるとオーバーヒートにつながります。この記事では、JAFが説明する冷却系の仕組み、冷却水(LLC)の点検と交換目安、オーバーヒート時の対応、漏れや故障の原因を、JAFと国土交通省の公表内容で整理しました。

📋 この記事の要点

✔ エンジン温度は、冷却水の循環により、80度から90度程度の適正範囲に保たれる(JAF)

✔ 冷却水の交換目安は、JAFによるとLLCが2〜3年ごと、スーパーLLCが新車時7年・以降4年ごと。車種で異なるため取扱説明書を確認する

✔ 冷却水の点検・補充は、必ずエンジンが十分に冷えた状態で行う。熱いうちにキャップを開けると、高温の蒸気や熱湯が噴き出し、大やけどの危険がある(JAF)

✔ 赤色の水温警告灯が点灯したら、エンジンをすぐに停止して自然冷却し、原因が特定されるまで再始動しない(JAF)

✔ ここで示す交換目安は、JAFが公表している数値に限る。それ以外の交換間隔は確認できなかったため掲載しない

1. 冷却系の仕組みと、ラジエーターの構成

JAFによると、エンジンの冷却システムは、ウォーターポンプ、ラジエーター、サーモスタットの3つが連携して機能します。ウォーターポンプが冷却水をエンジン内部に送り、熱を吸収した冷却水がラジエーターのコアで、走行風や冷却ファンにより冷やされ、再びエンジンへ循環します。

📊 冷却系の主な部品と役割

部品 役割(JAF)
ラジエーターコア フィン付きの細管が多数並んだ放熱部。走行風や冷却ファンによって、冷却水を冷やす
アッパータンク エンジンから戻った高温の冷却水を受け、コアへ送る
ロアタンク コアで冷却された冷却水を溜め、ウォーターポンプへ送る
ラジエーターキャップ 冷却経路内の圧力を保ち、沸点を上げて、冷却効率を維持する
リザーバータンク(サブタンク) 冷却水の膨張・収縮を吸収する予備タンク。LOWとHIGHの目盛りで液面を確認できる
ラジエーターホース ラジエーターとエンジンをつなぐ配管。アッパーホースとロアホースの2本がある
ラジエーターファン(冷却ファン) 渋滞や低速走行時に電動で風を送り、冷却を補助する
ウォーターポンプ 冷却水をエンジン内部に送り込み、循環させる
サーモスタット 冷却水の温度を監視し、低温時はラジエーターを経由しないよう経路を切り替え、過冷却を防ぐ

📌 補足

冷却水は、エンジンを冷やすだけでなく、不凍性と防錆性も求められます。JAFは、冷却水(ロング・ライフ・クーラント:LLC)は「ただの水ではない」と説明しています。冷却水の点検は法律でユーザーに義務付けられており、比較的簡単に実施できる、とも案内しています。

2. 冷却水(LLC)の点検と交換の目安

📊 冷却水の点検と交換の目安(2026年9月25日確認)

項目 確認できた内容 出典
日常点検での確認 ラジエーターのそばのリザーバ・タンクで、冷却水が上限ラインまで入っていれば合格。下限ラインに近い、または少ない場合は、上限ラインまで補充する 国土交通省
冷却水が不足すると ラジエーターの機能がうまく働かず、オーバーヒートの原因になる。漏れによる不足もある 国土交通省
日常点検のチェック項目 リザーバータンクの液面がLOWとHIGHの間にあるか。短期間で液面が大きく低下していないか。冷却水の色が茶色や白に変色していないか。ラジエーター周辺やホースの接続部に液だまりやにじみがないか JAF
LLCの交換の目安 LLCは2〜3年ごと。スーパーLLCは、新車時7年、以降4年ごと。ただし、車種によって異なるため、必ず取扱説明書を確認する JAF
種類・色を混ぜない 異なる種類を混ぜると、防錆性能が低下するおそれがある。同じ種類でも、赤と緑など異なる色を混ぜると、黒茶色に変色することがあり、錆による劣化との見分けがつきにくくなる JAF
原液タイプと希釈タイプ 原液のまま使うタイプと、水道水で希釈して使うタイプがある。使用方法を事前に確認する。濃度が適正でないと、性能が十分に発揮されない JAF

⚠️ 点検・補充は、エンジンが冷えてから

熱い状態でラジエーターキャップを開けると、圧力のかかった高温の蒸気や熱湯が吹き出し、大やけどを負う危険があります(JAF)。点検は、走行直後を避け、エンジンが十分に冷えた状態で行いましょう。

💡 水道水での補充は、最終手段

JAFは、緊急時に限り、エンジンが十分に冷えた状態で水道水を補充する応急処置もあるとしつつ、水道水には錆や凍結を防ぐ成分が含まれず、そのまま使うと腐食や冬場の凍結による配管の破裂を招く可能性があると説明しています。水道水での補充は最終手段とし、ロードサービスへの連絡を優先します。

3. 異常のサインと、オーバーヒート時の対応

📊 ラジエーター周りの異常を知らせる症状(JAF)

症状 考えられる原因(JAF)
水温警告灯(ラジエーターのマーク)が赤く点灯する 冷却水不足やラジエーター故障によるオーバーヒート
エンジンルームから甘いにおいがする 冷却水の漏れ・蒸発
車の下に、赤・緑・青の液だまりがある ホースやタンクからの冷却水漏れ(LLCには赤・青・緑などの色が付いている)
水温計の針がH付近まで上昇している 冷却不良やオーバーヒート。Hマークに至らなくても、H手前の目盛り付近まで上がっていれば、オーバーヒート気味
ボンネットから蒸気が上がる 冷却水の沸騰・大量漏れ

🧭 オーバーヒートしたときの流れ

1

安全な場所で、直ちに停車する

状況によっては、「もう少し」と走らせたために、エンジンに深刻なダメージを与えることがあります。異常に気づいたら、少しでも早く安全な場所で停車します(JAF)。

2

警告灯・水温計の状態で、対応を判断する

赤色の水温警告灯が点灯・点滅している場合は、エンジンをすぐに停止して自然冷却を行い、原因が特定されるまでエンジンを始動しません(JAF)。水温計がH手前の「オーバーヒート気味」の場合は、直ちに停車し、水温が下がるまでアイドリング状態を保つ、と別のJAFの解説にあります。

3

冷却ファン・漏れの有無を確認する

JAFの別の解説では、エンジンを止めずにボンネットを開けて通風をよくするとしつつ、冷却ファンが回っていない、冷却水が漏れているときは、エンジンを止めて自然冷却するよう案内しています。

4

冷えてから、冷却水の量と状態を確認する

リザーバータンクの液面が、Hを超えて増えていたり、吹き出した形跡があったり、Cを下回って減っていたりしないか。冷却水が白濁している場合は、エンジンオイルなどの混入も考えられます(JAF)。

5

JAFなどに救援を要請し、整備工場で原因を調べる

再始動できる場合でも、トラブルを抱えていることが多いため、救援を呼び、原因を調べます(JAF)。

⚠️ JAFの案内にも違いがあります

オーバーヒート時の対処は、状況と車種で異なります。JAFの警告灯の解説は「エンジンをすぐに停止して自然冷却」、別の解説は「冷却ファンが回っていて漏れがなければ、エンジンを止めずにボンネットを開ける」と、書き方が違います。取扱説明書と、ロードサービスの指示に従いましょう。

4. 漏れ・故障の原因と、対処の考え方

📊 ラジエーターまわりの主な故障原因

原因 JAFの説明 対応
経年劣化によるホースやタンクの破損 ラジエーターホースやタンクは、ゴム・樹脂製で、年数とともに硬化やひび割れが進行する。ホースに膨らみやひび割れがあれば、交換時期のサイン 車検ごとに状態を確認する
冷却水の劣化による内部の腐食や詰まり 冷却水の防錆成分が劣化すると、内部にサビや水垢が発生し、細管が詰まって、冷却水の流れが悪化する 冷却系統の洗浄は専門的な作業をともなうため、整備工場に依頼を検討
飛び石や異物の衝突・付着 前方車両が跳ね上げた小石でコアに穴が開き、冷却水が漏れることがある 異変を感じたら、安全な場所に停車
ラジエーター前面が塞がれる 雪やビニール袋で前面が塞がれると、走行風がさえぎられて冷却不良を招く場合がある 洗車時や降雪後にチェックする
冷却水が漏れやすい箇所 ラジエーター本体、ラジエーターホース、ヒーターホース、ウォーターポンプ 駐車中は、車の下に液だまりができることがある

📌 補足

JAFは、ラジエーター本体の耐用年数の目安として、普通車で8年から12年、軽自動車で6年から10年程度、と説明しています。ただし、ホースやキャップは本体より早く劣化しやすいとされています。

📊 漏れ・故障時の対処の考え方

対処 JAFの説明 注意
市販の漏れ止め剤・補修パテ 微小な穴に対する一時的な対処に使える場合がある 内部詰まりのリスクがあり、恒久的な修理の代わりにはならない
水道水の補充 緊急時に限り、エンジンが十分に冷えた状態で行う応急処置 腐食や凍結の恐れがあり、最終手段
修理・冷却水の交換後 内部に空気が残ると、冷却水が循環せず、オーバーヒートを招くおそれ エア抜き作業が必要
ラジエーターの洗浄・フラッシング 冷却系統の洗浄は、専門的な作業をともなう 不安な場合は、整備工場への依頼を検討(JAF)

⚠️ 自宅でのフラッシング手順は、掲載しません

手順の妥当性を確認できる公式資料が見つからず、排水した冷却水の処分や、エア抜きの必要性など、注意点も多い作業のため削除しました。作業は整備工場に依頼してください。

📝 ラジエーターまわりの日常チェック

☑️ エンジンが冷えた状態で、リザーバータンクの液面がLOWとHIGHの間にあるか確認した

☑️ 冷却水の色が、茶色や白に変色していないか確認した

☑️ 車の下に、赤・緑・青の液だまりがないか確認した

☑️ ホースの接続部に、にじみや膨らみがないか確認した

☑️ 洗車時や降雪後に、ラジエーター前面のフィンの変形・異物を確認した

☑️ 取扱説明書で、冷却水の種類(LLC/スーパーLLC)と交換時期を確認した

5. よくある質問

Q. 冷却水(LLC)は、何年で交換しますか?

A. JAFは、LLCが2〜3年ごと、スーパーLLCは新車時7年、以降4年ごとが交換目安としています。ただし、車種ごとに異なるため、必ず取扱説明書を確認してください。

Q. 冷却水が減ったとき、水道水を入れてもよいですか?

A. JAFは、緊急時に限り、エンジンが十分に冷えた状態で水道水を補充する応急処置があるとしています。ただし、腐食や凍結の恐れがあるため最終手段で、ロードサービスへの連絡を優先するよう案内しています。

Q. オーバーヒートしたら、エンジンを止めるべきですか?

A. JAFの解説は、警告灯(赤色)が点灯したらエンジンをすぐに停止して自然冷却を行う、と案内している一方、別の解説では、冷却ファンが回っていて漏れがなければ、エンジンを止めずにボンネットを開けるとしています。状況で変わるため、取扱説明書とロードサービスの指示に従ってください。

Q. ラジエーターの洗浄(フラッシング)は、自分でできますか?

A. JAFは、冷却系統の洗浄は専門的な作業をともなうため、不安な場合は整備工場への依頼を検討するよう案内しています。

まとめ

ラジエーターは、エンジンの熱を受けた冷却水を冷やす装置で、冷却水の量と状態を日常点検で確認することが基本です。JAFによると、冷却水の交換目安はLLCが2〜3年ごと、スーパーLLCが新車時7年・以降4年ごとで、車種ごとに異なります。オーバーヒートのサインが出たら安全な場所に停車し、熱いうちにキャップを開けないことが重要です。洗浄や修理は、整備工場に相談しましょう。

※本記事は一般的な情報提供を目的としたものです。制度・料金・基準・製品仕様は変更されることがあるため、最新の内容は、公的機関・メーカー・各公式サイトでご確認ください(2026年10月時点)。

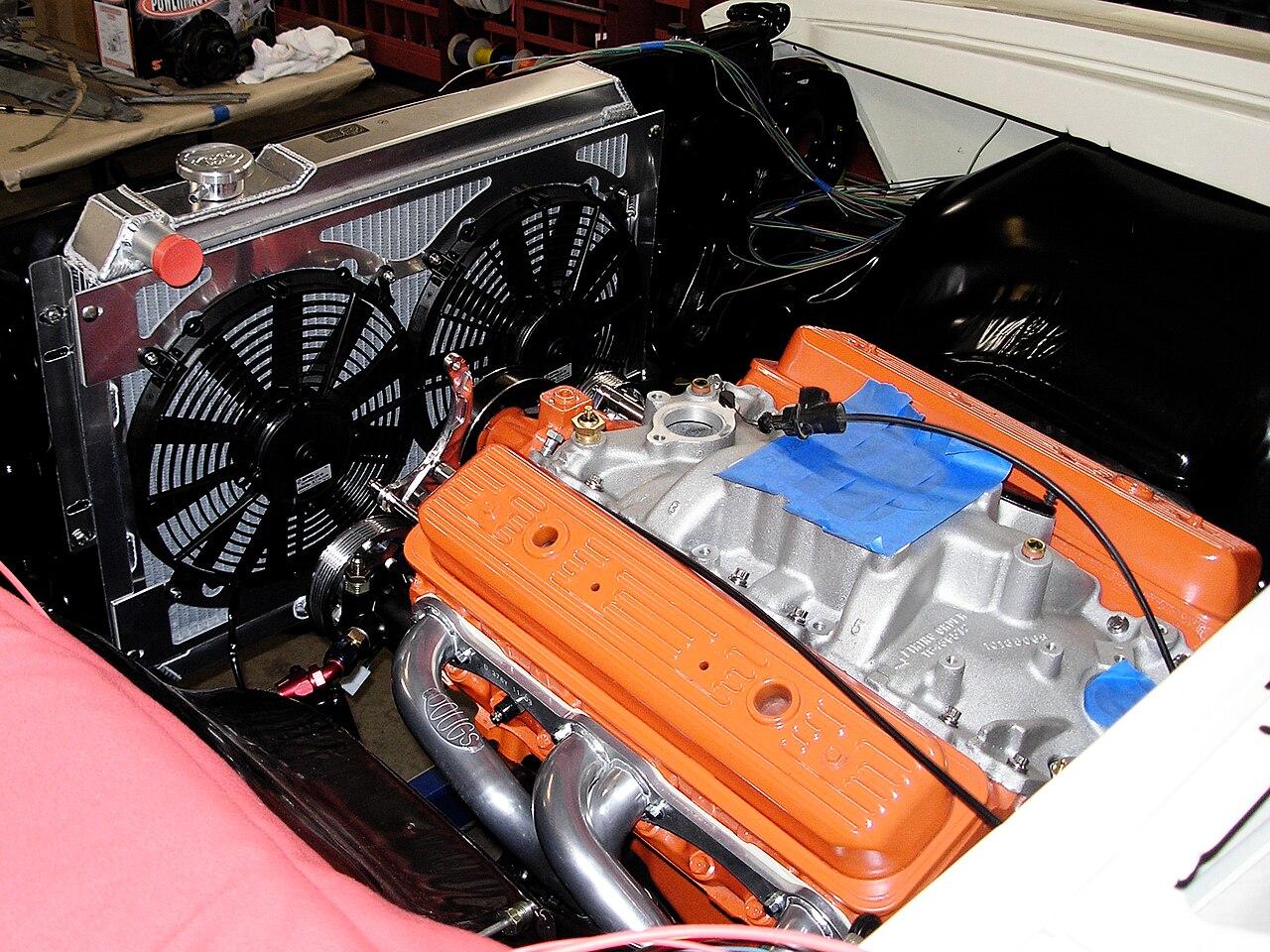

アイキャッチ画像: Radiator fans installed by simonov, CC BY-SA 2.0, via Wikimedia Commons
