ガソリン車の点火装置は、バッテリーの電気を高電圧に変え、燃焼室の混合気に火花を飛ばす一連の仕組みです。この記事では、点火装置の全体像を、NGK・トヨタ・国土交通省(自動車点検基準)・日本語版Wikipediaの記載で確認できる範囲で整理しました。点火プラグ、ディストリビューターについての詳しい内容は、それぞれの別記事に譲ります。
📋 この記事の要点
✔ イグニッションコイルは、12Vのバッテリー電圧を、燃焼室で放電させるのに必要な20,000〜35,000Vの高電圧に変換する(NGK)
✔ ダイレクトイグニッションでは、コイルが各点火プラグに直接つき、プラグコードが不要。NGKは、現在自動車メーカーに最も採用されているタイプと説明している
✔ 点火系の不具合のサインとして、トヨタは「エンジンのかかりが悪い」「発進や加速がもたつく」「燃費が悪くなった」をあげている
✔ エンジンチェック(MIL)ランプが点灯したときは、診断機でエラーコードを読み取って原因を確認する流れになる。コイルの交換後は、エラーコードの消去が必要(NGK)
✔ 令和3年10月1日から、12か月点検などで、車載式故障診断装置(OBD)の診断結果を確認する「OBD点検」が義務づけられている(国土交通省)
1. 点火装置の全体像
点火装置は、「電気を作る」「高電圧にする」「配る」「火花を飛ばす」「タイミングを決める」という役割を、複数の部品で分担しています。公表資料の記載をもとに整理しました。
📊 点火装置の主な要素と役割(2026年9月25日確認)
| 部品・要素 | 役割 | 出典 |
|---|---|---|
| バッテリー | 12Vの電気を供給する。この電圧を、コイルが高電圧に変換する | NGK「イグニッションコイル」 |
| イグニッションコイル | 変圧器の一種。12Vを、燃焼室で放電させるのに必要な20,000〜35,000Vに変換する。1次コイル・2次コイル・コア(鉄心)で構成される。ECUがイグナイタをONにして1次コイルに電気を流し、点火のタイミングでOFFにして電流を止めると、2次コイルに高電圧が発生する | NGK(同上) |
| スパークプラグ | 混合気に点火する。「ライターの役目」を果たす | NGK「プラグの基礎知識Q&A」 |
| ディストリビューター(旧来方式) | 1個のコイルの高電圧を、各気筒のプラグに順番に分配する | 日本語版Wikipedia「ディストリビューター」 |
| プラグコード | コイル(またはディストリビューター)からプラグへ電流を送る配線。ダイレクトイグニッションでは不要 | NGK「イグニッションコイル」 |
| センサー・ECU(ダイレクトイグニッション) | カム角センサーなどで点火時期を検出し、点火順序やコイルへの点火指示はECUが行う | 日本語版Wikipedia「点火装置」 |
点火の方式は、時代とともに変わってきました。ディストリビューターを使う機械制御式、その後の電子制御式を経て、現在の多くのガソリン車は、ディストリビューターを使わないダイレクトイグニッションを採用しています(日本語版Wikipedia)。詳しくは、ディストリビューターの記事をご覧ください。
2. イグニッションコイルの種類と、交換の考え方
NGKは、イグニッションコイルを、ブロックコイルとペンシルコイルの2種類、製品カテゴリーでは3つに分類しています。
📊 イグニッションコイルの種類(NGK「イグニッションコイル」・2026年9月25日確認)
| 種類 | 特徴(NGKの記載) | プラグコード |
|---|---|---|
| ブロックコイル(2出力タイプ) | 2つの出力を備え、2つのスパークプラグに高電圧を供給できる | スパークプラグと同数必要 |
| ペンシルコイル(2出力タイプ) | 2つの出力を備える。コイルは1つのスパークプラグに直接取り付けられ、もう一つのプラグにはプラグコードを使う | 一部に使用 |
| ペンシルコイル(1出力タイプ) | コイルをそれぞれのスパークプラグに直接取り付ける。現在、自動車メーカーに最も採用されているタイプ | 不要 |
📊 コイル交換のときの注意(NGK・2026年9月25日確認)
| 項目 | 内容(NGKの記載) |
|---|---|
| コイル交換のとき | ある気筒でコイルの不具合が見つかった場合、他の気筒のコイルも劣化が進んで、早期に不具合が発生する可能性があるため、全気筒交換をすすめる |
| プラグの確認 | 消耗したプラグを使い続けると要求電圧が高くなり、コイルへの負担が大きくなる。コイル交換時は、スパークプラグのチェックもすすめる |
| 取り扱いの注意 | 点検・交換は必ずエンジンを止めてから。プラグホール周りにオイル等の付着・漏れがないか確認(オイル付着・漏れは故障の要因)。コネクタの脱着は慎重に。各自動車メーカーのサービスマニュアルに従う |
| エンジンチェックランプが点灯したとき | コイル交換の前(または後)に、サービスマニュアル等に従い、診断のエラーコードを消去(リセット)する。消去しないと、ランプが消灯しない等のトラブルにつながる可能性がある |
3. 不具合のサインと、診断の流れ
📊 不具合のサイン(2026年9月25日確認)
| サイン・状態 | 公表資料の記載 | 出典 |
|---|---|---|
| エンジンのかかりが悪い、発進や加速がもたつく、燃費が悪くなった | スパークプラグの消耗のチェックポイントとして示されている | トヨタ「スパークプラグ/ベルト/冷却水/エアエレメント」 |
| 失火 | 燃費の悪化、エンジン出力の低下、過度な振動によるパーツ破損を招くおそれ。排気系センサや触媒の損傷にもつながる | NGK「プラグの点検・交換」 |
| エンジンチェック(MIL)ランプの点灯 | 診断機(コードリーダー・スキャンツール)で、エラーコードを読み取る。コイルに関するエラー以外の故障や、複数のコードが表示される場合もある | NGK「イグニッションコイル」 |
🧭 整備工場での診断の流れ(NGKが示す作業の一例をもとに整理)
症状と状況を記録する
いつ、どんな状況で起きたか(始動時、加速時、停車中など)を、メモしておくと診断に役立ちます。
警告灯の点灯を確認する
エンジンチェック(MIL)ランプが点灯していれば、整備工場へ入庫します。
診断機でエラーコードを読み取る
整備工場では、故障診断機(コードリーダー・スキャンツールなど)で、エラーコードを読み取ります。
原因の部品を確認・交換する
コイルに関するエラーが出た場合は、該当部品を確認します。コイル以外の故障や、複数のコードが出る場合もあります。
エラーコードを消去し、試運転で確認する
交換後は、診断機でエラーコードを消去し、試運転でランプが消灯することを確認します(NGKが示す作業の一例)。再点灯した場合は、再度診断します。
⚠️ 自己診断は限界があります
症状が点火系以外の原因で起きていることも多く、実際の診断・作業は、各メーカーのサービスマニュアルに従って行う必要があります。点火系は高電圧を扱う部品です。判断が難しい場合は、整備工場に依頼してください。
4. 点検の制度上の位置づけ
📊 点火装置と点検制度(2026年9月25日確認)
| 制度・項目 | 内容 | 出典 |
|---|---|---|
| 12か月点検(点火装置) | 自家用乗用自動車等の定期点検基準に、点火装置として「点火プラグの状態」があり、ディストリビュータを有する自動車には「点火時期」「ディストリビュータのキャップの状態」も加わる | 自動車点検基準 別表第6(e-Gov法令検索) |
| OBD点検 | 令和3年10月1日から義務づけ。原動機、制動装置、アンチロック・ブレーキシステム、エアバッグなどの電子制御された装置について、車載式故障診断装置の診断の結果を確認する点検 | 国土交通省「点検整備の種類」 |
| 点検整備記録簿 | 使用者は、点検整備記録簿を自動車に備え置き、点検や整備をしたときは、遅滞なく、点検の年月日・結果・整備の概要などを記載する | 道路運送車両法第49条 |
📝 日頃の確認チェックリスト
☑️ エンジンのかかりや、加速時のもたつきに変化がないか
☑️ エンジンチェックランプが点灯していないか
☑️ 燃費が、以前と比べて悪くなっていないか
☑️ 整備記録簿で、点火プラグの前回の点検・交換時期を確認した
☑️ エンジンの振動や異音が増えていないか
☑️ 症状が出たときの状況を、メモしておく
5. 出典
- NGK「イグニッションコイル」
- NGK「プラグの基礎知識Q&A」
- NGK「プラグの点検・交換」
- トヨタ「スパークプラグ/ベルト/冷却水/エアエレメント」
- e-Gov法令検索「自動車点検基準」
- 国土交通省「点検整備の種類」
- 日本語版Wikipedia「点火装置」
- 日本語版Wikipedia「ダイレクトイグニッション」
6. よくある質問
📚 あわせて読みたい
まとめ
点火装置は、バッテリーの電気をイグニッションコイルで高電圧にし、点火プラグから火花を飛ばす仕組みです。現在の多くの車は、コイルが各プラグに直接つくダイレクトイグニッション方式です。かかりの悪さ、加速のもたつき、燃費の悪化、エンジンチェックランプの点灯があるときは、点火プラグとコイルをあわせて整備工場で診断してもらいましょう。
※本記事は一般的な情報提供を目的としたものです。制度・料金・基準・製品仕様は変更されることがあるため、最新の内容は、公的機関・メーカー・各公式サイトでご確認ください(2026年10月時点)。

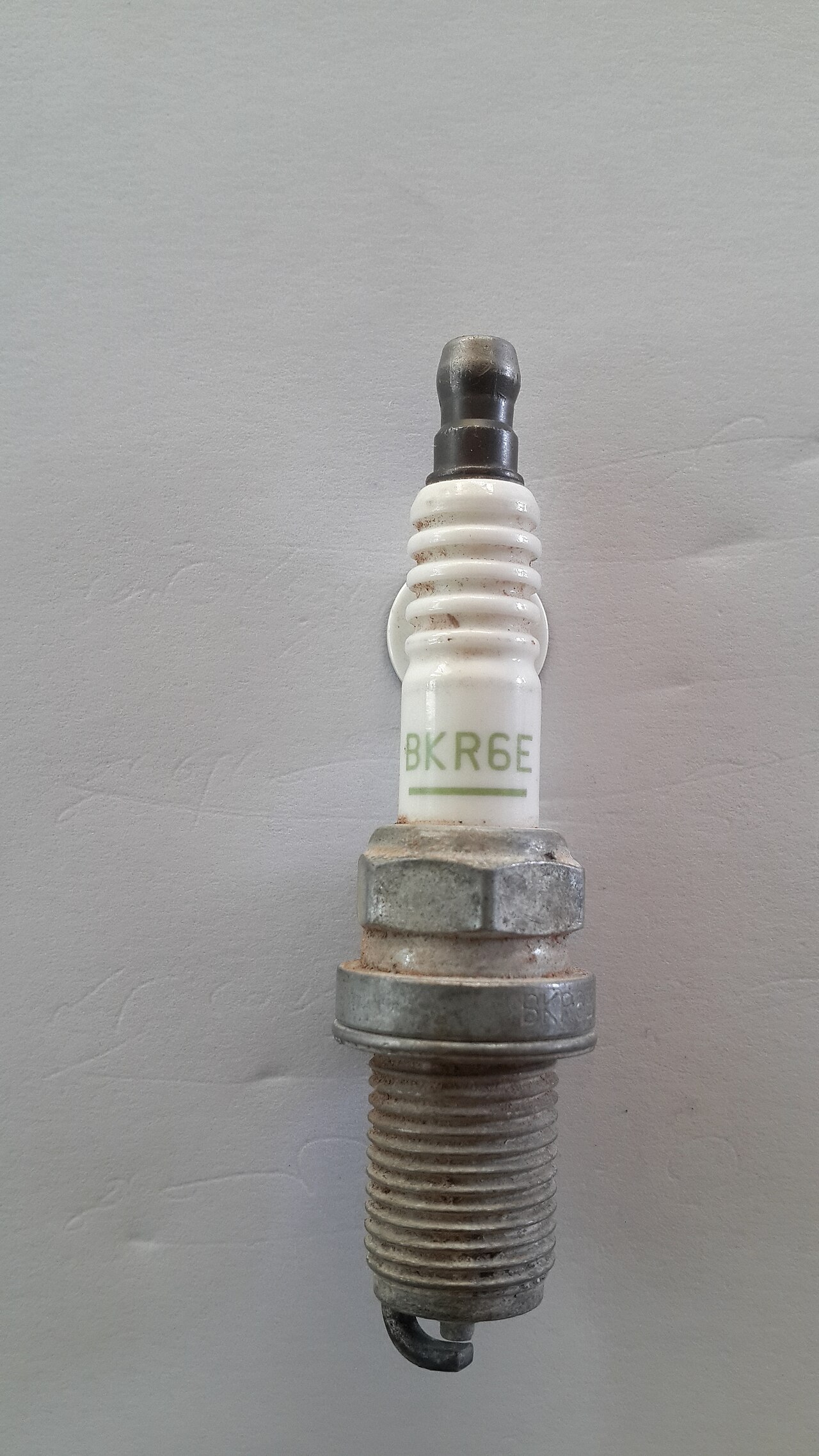

アイキャッチ画像: Spark Plug by Slcreza, CC BY-SA 4.0, via Wikimedia Commons
